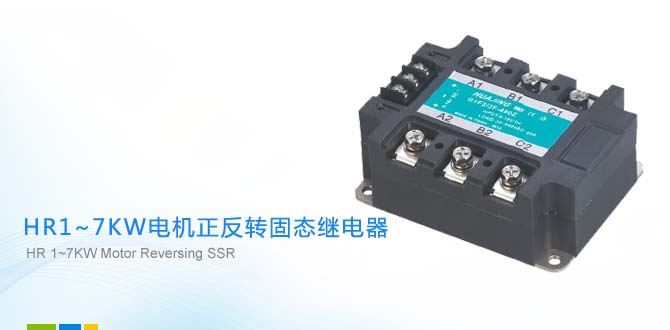

HR1~7KW电机正反转固态继电器
返回
标准规格说明

输入参数

名称 Name 控制电压 Control voltage
输入电压 Input voltage Us(V) DC4-30V
输入电流 Input current Is(mA) 8-18
接通电压 Turn-on voltage Uon(V) 4-30V
关断电压 Turn-off voltage Uoff(V) 3.5 5
接通时间 Turn-on time ton(ms)

≤10

输出参数

名称 Name AC220档 AC220档
输出电压  Output voltage Ue(V) AC20-280V AC20-280V
额定输出电流 Rated output current 10-50A/phase le(A) 10-50A/每相 phase
输出电压降 Output voltage drop Ur(V) ≤1.8
输出漏电流 Out leakage current Ido(Ma) ≤10 ≤15
瞬态电压 Transient voltage Up(A)

600

绝缘电阻 Insulation resistance Ri(MW) ≥100
介质耐压 Dielectric withstanding voltage(V) 2000
工作温度 Working temperature -20℃～+70℃
· 工作电压高达 530VAC rms
· 高性能 / 低损耗电路设计
· 内置互锁功能，交直流电压控制
· LED 方位指示器
· 绝缘体：磁簧继电器或光耦合器（输入输出） 2500VAC rms
· 电压控制范围：10-30Vdc 或 115Vac
· 本系列采用两个可控硅混合动力技术，提供高效热量管理，并提高循环使用寿命。
电压
Voltage 		控制电压
Control voltage 		负载功率
Load power
    1kW 3kW 5kW 7kW
480 VACrms 10 to 30Vdc HR1048DD HR3048DD HR5048DD HR7048DD
HR1048TD HR3048TD HR5048TD HR7048TD
115Vac HR1048DA HR3048DA HR5048DA HR7048DA
HR1048TA HR3048TA HR5048TA HR7048TA
530 VACrms 10 to 30Vdc HR1053DD HR3053DD HR5053DD HR7053DD
HR1053TD HR3053TD HR5053TD HR7053TD
115Vac HR1053DA HR3053DA HR5053DA HR7053DA
HR1053TA HR3053TA HR5053TA HR7053TA
