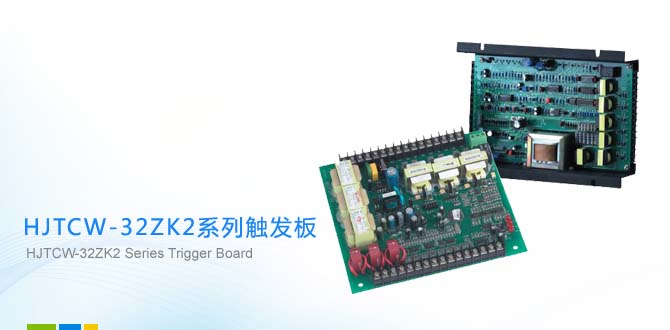

HJTCW-32ZK2系列触发板
返回
标准规格说明

●工作电源：AC220V 50Hz±5%
●工作环境：环境温度 40；湿度 85（无露珠）；无强磁场；无强烈振动
●输入信号：4-20mA线性电流（0～10mA，0～10V，1～5V订货时需说明）
●输出能力：驱动可控硅（触发脉冲 3V/200mA，50μs）

1、自动输出·：将“公共-自动”端子短接时，可从“输入信号+、-”端子输入4-20mA信号来控制触发器输出的大小；2、手动输出：讲“公共-自动”端子短接时，可通过“手动调节（1K电位器）”来调节触发器输出的大小；3、电流限幅：使用电流限幅功能时，对于TCW-32ZKY1，需讲主回路总电流互感器信号引入“A1-A2”端，对于TCW-32ZKY3，需将三相主回路中电流互感器信号分别引入“A1-A2，A3-A4，A5-A6”端。并外接“电流限幅（1K电位器）”，通过电位器调节电流限幅值的大小。未来不影响主控表的调节输出，在使用电流限幅功能时，一般将电流限幅设定在负载的额定电流附近；另外，为了可靠地使用过流保护功能，也需将电流限幅值设定在负载的额定电流附近。
